双动点异速折线运动与分段函数绘制
2020-05-19 01:16
本范例演示了双动点在多边形边界上以不同速度运动时，相关几何量随时间变化的分段函数图像绘制过程。通过GeoGebra的折线、多边形、交点等命令，直观展示了动点运动轨迹与分段函数之间的动态联系，帮助深入理解极值问题与函数图像的几何意义。
GeoGebra 画板及绘图内容加载中，请稍等……
<?xml version="1.0" encoding="utf-8"?>
<geogebra format="5.0" version="5.0.579.0" app="classic" platform="d" id="45fbf085-f8ac-4ebe-a773-4461a1380693" xsi:noNamespaceSchemaLocation="http://www.geogebra.org/apps/xsd/ggb.xsd" xmlns="" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" >
<gui>
<window width="1920" height="1030" />
<perspectives>
<perspective id="tmp">
<panes>
<pane location="" divider="0.15520833333333334" orientation="1" />
</panes>
<views>
<view id="512" toolbar="0 | 1 501 5 19 , 67 | 2 15 45 18 , 7 37 | 514 3 9 , 13 44 , 47 | 16 51 | 551 550 11 , 20 22 21 23 , 55 56 57 , 12 | 69 | 510 511 , 512 513 | 533 531 , 534 532 , 522 523 , 537 536 , 535 | 521 520 | 36 , 38 49 560 | 571 30 29 570 31 33 | 17 | 540 40 41 42 , 27 28 35 , 6 , 502" visible="false" inframe="false" stylebar="false" location="1,1,1" size="500" window="100,100,600,400" />
<view id="4" toolbar="0 || 2020 , 2021 , 2022 , 66 || 2001 , 2003 , 2002 , 2004 , 2005 || 2040 , 2041 , 2042 , 2044 , 2043" visible="false" inframe="false" stylebar="false" location="1,1" size="300" window="100,100,600,400" />
<view id="8" toolbar="1001 | 1002 | 1003 || 1005 | 1004 || 1006 | 1007 | 1010 || 1008 1009 || 66 68 || 6" visible="false" inframe="false" stylebar="false" location="1,3" size="300" window="100,100,600,400" />
<view id="4097" visible="false" inframe="false" stylebar="true" location="1,1" size="892" window="100,100,700,550" />
<view id="1" visible="true" inframe="false" stylebar="true" location="1" size="1588" window="100,100,600,400" />
<view id="2" visible="true" inframe="false" stylebar="true" location="3" size="298" window="100,100,600,400" />
<view id="16" visible="false" inframe="false" stylebar="false" location="1" size="150" window="50,50,500,500" />
<view id="32" visible="false" inframe="false" stylebar="true" location="1" size="150" window="50,50,500,500" />
<view id="64" toolbar="0" visible="false" inframe="false" stylebar="false" location="1" size="150" window="50,50,500,500" />
<view id="70" toolbar="0 || 2020 || 2021 || 2022" visible="false" inframe="false" stylebar="true" location="1" size="150" window="50,50,500,500" />
</views>
<toolbar show="true" items="100001 | 0 39 73 62 | 1 501 67 , 5 19 , 72 75 76 | 2 15 45 , 18 65 , 7 37 | 4 3 8 9 , 13 44 , 58 , 47 | 16 51 64 , 70 | 10 34 53 11 , 24 20 22 , 21 23 | 55 56 57 , 12 | 36 46 , 38 49 50 , 71 14 68 | 30 29 54 32 31 33 | 25 17 26 60 52 61 | 40 41 42 , 27 28 35 , 6" position="1" help="false" />
<input show="true" cmd="true" top="algebra" />
<dockBar show="true" east="true" />
</perspective>
</perspectives>
<labelingStyle val="3"/>
<font size="24"/>
</gui>
<euclidianView>
<viewNumber viewNo="1"/>
<size width="1588" height="729"/>
<coordSystem xZero="488.01950113579267" yZero="549.5548869680364" scale="30.32778170504674" yscale="30.327781705046757"/>
<evSettings axes="false" grid="false" gridIsBold="false" pointCapturing="3" rightAngleStyle="1" checkboxSize="26" gridType="3"/>
<bgColor r="255" g="255" b="255"/>
<axesColor r="0" g="0" b="0"/>
<gridColor r="192" g="192" b="192"/>
<lineStyle axes="1" grid="0"/>
<axis id="0" show="false" label="" unitLabel="" tickStyle="1" showNumbers="true"/>
<axis id="1" show="false" label="" unitLabel="" tickStyle="1" showNumbers="true"/>
</euclidianView>
<algebraView>
<mode val="3"/>
</algebraView>
<kernel>
<continuous val="false"/>
<usePathAndRegionParameters val="true"/>
<decimals val="2"/>
<angleUnit val="degree"/>
<algebraStyle val="2" spreadsheet="0"/>
<coordStyle val="0"/>
</kernel>
<tableview min="-2.0" max="2.0" step="1.0"/>
<scripting blocked="false" disabled="false"/>
<construction title="" author="" date="">
<element type="point" label="M">
<show object="false" label="false" ev="4"/>
<objColor r="77" g="77" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<animation step="0.1" speed="1" type="1" playing="false"/>
<coords x="0.35257142857142787" y="9.324523809523809" z="1.0"/>
<pointSize val="5"/>
<pointStyle val="0"/>
</element>
<element type="point" label="N">
<show object="false" label="false" ev="4"/>
<objColor r="77" g="77" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<animation step="0.1" speed="1" type="1" playing="false"/>
<coords x="16.71257142857143" y="9.324523809523809" z="1.0"/>
<pointSize val="5"/>
<pointStyle val="0"/>
</element>
<element type="point" label="A">
<show object="true" label="true" ev="4"/>
<objColor r="77" g="77" b="255" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="-22" y="36"/>
<labelMode val="0"/>
<animation step="0.1" speed="1" type="1" playing="false"/>
<coords x="-10.868656891760814" y="1.7794473316622452" z="1.0"/>
<pointSize val="5"/>
<pointStyle val="0"/>
</element>
<expression label="B" exp="A + (6, 0)" type="point" />
<element type="point" label="B">
<show object="true" label="true" ev="4"/>
<objColor r="68" g="68" b="68" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="-19" y="40"/>
<labelMode val="0"/>
<coords x="-4.868656891760814" y="1.7794473316622452" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
</element>
<expression label="C" exp="B + (0, 6)" type="point" />
<element type="point" label="C">
<show object="true" label="true" ev="4"/>
<objColor r="68" g="68" b="68" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="-9" y="-3"/>
<labelMode val="0"/>
<coords x="-4.868656891760814" y="7.7794473316622454" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
</element>
<expression label="D" exp="C + (-6, 0)" type="point" />
<element type="point" label="D">
<show object="true" label="true" ev="4"/>
<objColor r="68" g="68" b="68" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="-18" y="-8"/>
<labelMode val="0"/>
<coords x="-10.868656891760814" y="7.7794473316622454" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
</element>
<command name="PolyLine">
<input a0="A" a1="B" a2="C" a3="D" a4="A"/>
<output a0="f"/>
</command>
<element type="polyline" label="f">
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<show object="true" label="false" ev="4"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
</element>
<element type="numeric" label="m">
<value val="0.25"/>
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.69804" dynamicr="1" dynamicg="0" dynamicb="0" dynamica="0.69804" colorSpace="0"/>
<layer val="0"/>
<labelMode val="1"/>
<slider min="0" max="1" absoluteScreenLocation="true" width="200.0" x="154.0" y="246.0" fixed="false" horizontal="true" showAlgebra="true"/>
<lineStyle thickness="10" type="0" typeHidden="1"/>
<animation speed="1" type="0" playing="false"/>
<ggbscript onUpdate="If(abs(m-0.25)<0.0007,{SetValue(m,0.25),StartAnimation(m,false),SetValue(br2,false)})
If(abs(m-0.5)<0.0007,{SetValue(m,0.5),StartAnimation(m,false),SetValue(br2,false)})
If(abs(m-0.75)<0.0007,{SetValue(m,0.75),StartAnimation(m,false),SetValue(br2,false)})
If(abs(m-1)<0.0007,{SetValue(m,1),StartAnimation(m,false),SetValue(br2,false)})
If(abs(m)<0.0007,{SetValue(m,0),StartAnimation(m,false),SetValue(br2,false)})
SetCaption(bt,If(br2,"暂停","运动"))"/>
</element>
<command name="Point">
<input a0="f" a1="m"/>
<output a0="P"/>
</command>
<element type="point" label="P">
<show object="true" label="true" ev="4"/>
<objColor r="255" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="-28" y="1"/>
<labelMode val="0"/>
<coords x="-4.868656891760814" y="1.7794473316622452" z="1.0"/>
<pointSize val="5"/>
<pointStyle val="0"/>
</element>
<command name="PolyLine">
<input a0="B" a1="C" a2="D"/>
<output a0="g"/>
</command>
<element type="polyline" label="g">
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<show object="true" label="false" ev="4"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
</element>
<command name="Point">
<input a0="g" a1="PathParameter[P]"/>
<output a0="Q"/>
</command>
<element type="point" label="Q">
<show object="true" label="true" ev="4"/>
<objColor r="255" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<coords x="-4.868656891760814" y="4.7794473316622454" z="1.0"/>
<pointSize val="5"/>
<pointStyle val="0"/>
</element>
<command name="Polygon">
<input a0="A" a1="P" a2="Q"/>
<output a0="t1" a1="q" a2="a_1" a3="p"/>
</command>
<element type="polygon" label="t1">
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<show object="true" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="1.0" dynamicr="0 ≤ m ≤ 0.25" dynamicg="0.25 < m ≤ 0.5" dynamicb="0.5 < m ≤ 0.75" dynamica="1" colorSpace="0"/>
<layer val="0"/>
<labelMode val="0"/>
</element>
<element type="segment" label="q">
<show object="true" label="false"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="false"/>
<coords x="0.0" y="6.0" z="-10.676683989973471"/>
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<outlyingIntersections val="false"/>
<keepTypeOnTransform val="true"/>
</element>
<element type="segment" label="a_1">
<show object="true" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="false"/>
<coords x="-3.0" y="0.0" z="-14.605970675282444"/>
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<outlyingIntersections val="false"/>
<keepTypeOnTransform val="true"/>
</element>
<element type="segment" label="p">
<show object="true" label="false"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="false"/>
<coords x="3.0" y="-6.0" z="43.28265466525591"/>
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<outlyingIntersections val="false"/>
<keepTypeOnTransform val="true"/>
</element>
<expression label="t" exp="(12 * m)" />
<element type="numeric" label="t">
<value val="3.0"/>
<show object="false" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.10000000149011612"/>
<layer val="0"/>
<labelMode val="1"/>
<lineStyle thickness="2" type="0" typeHidden="1"/>
</element>
<expression label="h" exp="h(x) = If[0 ≤ x ≤ Min[t, 3], x^(2)]" />
<element type="function" label="h">
<show object="true" label="false" ev="4"/>
<objColor r="255" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<fixed val="true"/>
<lineStyle thickness="9" type="0" typeHidden="1" opacity="178"/>
</element>
<expression label="r" exp="r(x) = If[3 < x ≤ Min[t, 6], 18 - (3 * x)]" />
<element type="function" label="r">
<show object="true" label="false" ev="4"/>
<objColor r="0" g="100" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<fixed val="true"/>
<lineStyle thickness="9" type="0" typeHidden="1" opacity="178"/>
</element>
<expression label="s" exp="s(x) = If[6 < x ≤ Min[t, 9], (3 * x) - 18]" />
<element type="function" label="s">
<show object="true" label="false" ev="4"/>
<objColor r="0" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<fixed val="true"/>
<lineStyle thickness="9" type="0" typeHidden="1" opacity="178"/>
</element>
<expression label="f_1" exp="f_1(x) = If[9 < x ≤ Min[t, 12], (12 - x)^(2)]" />
<element type="function" label="f_1">
<show object="true" label="false" ev="4"/>
<objColor r="153" g="51" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<fixed val="true"/>
<lineStyle thickness="9" type="0" typeHidden="1" opacity="178"/>
</element>
<element type="boolean" label="br2">
<value val="false"/>
<show object="false" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<checkbox fixed="true"/>
</element>
<element type="button" label="bt">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="159" y="142"/>
<labelMode val="3"/>
<animation step="0.1" speed="1" type="0" playing="false"/>
<auxiliary val="true"/>
<ggbscript val="SetValue(br2,!br2)
StartAnimation(m,br2)
SetCaption(bt,If(br2,"暂停","启动"))"/>
<startPoint number="0" x="-10.848782292608025" y="13.43833488817998" z="1"/>
<font serif="false" sizeM="2.0" size="24" style="0"/>
<startPoint x="-10.848782292608025" y="13.43833488817998" z="1"/> <caption val="运动"/>
</element>

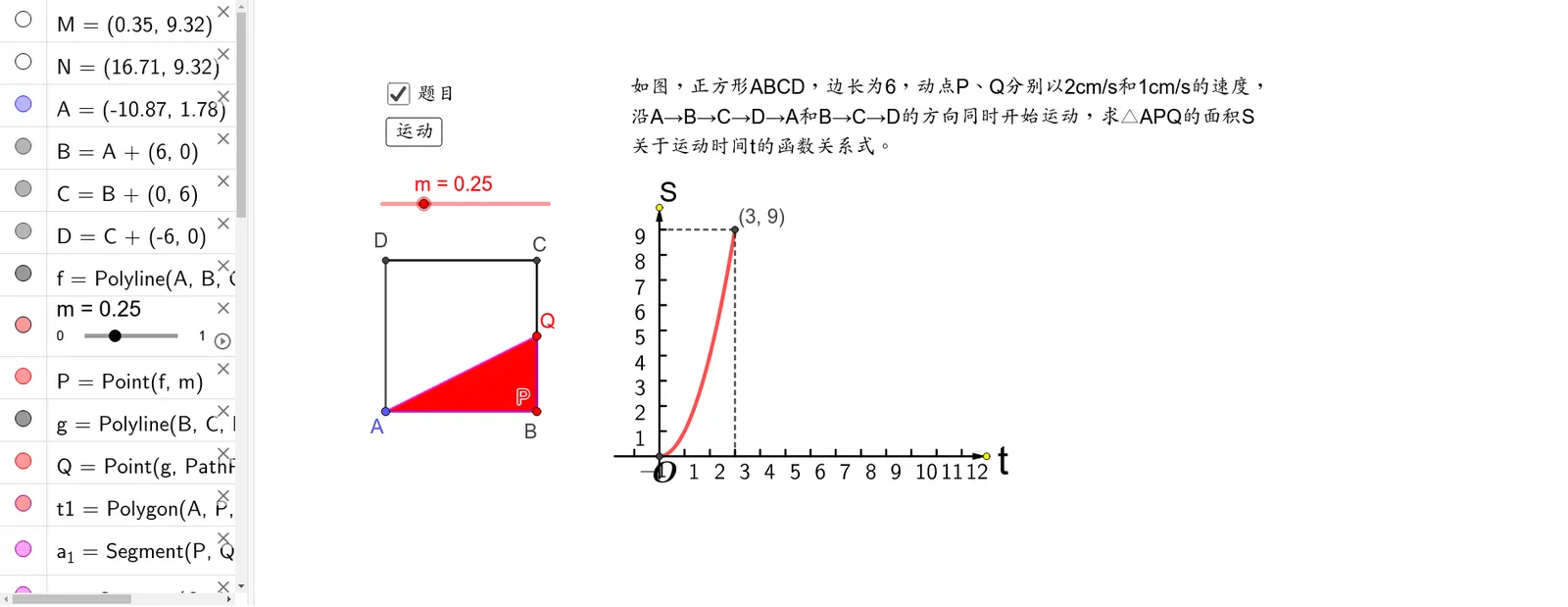

<expression label="text1" exp=""如图，正方形ABCD，边长为6，动点P、Q分别以2cm/s和1cm/s的速度，
沿A→B→C→D→A和B→C→D的方向同时开始运动，求△APQ的面积S
关于运动时间t的函数关系式。""/>
<element type="text" label="text1">
<show object="true" label="false" ev="40"/>
<condition showObject="a"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<startPoint x="-1.1695426603156216" y="14.407714230084157" z="1.0"/>
</element>
<element type="boolean" label="a">
<value val="true"/>
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="156" y="95"/>
<labelMode val="0"/>
<checkbox fixed="true"/>
<caption val="题目"/>
</element>
<command name="Intersect">
<input a0="xAxis" a1="yAxis"/>
<output a0="E"/>
</command>
<element type="point" label="E">
<show object="true" label="false" ev="4"/>
<objColor r="68" g="68" b="68" alpha="0.0"/>
<layer val="0"/>
<labelOffset x="-18" y="4"/>
<labelMode val="0"/>
<coords x="0.0" y="-0.0" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
</element>
<command name="坐标系">
<input a0="E" a1="1" a2="1" a3="1" a4="1"/>
<output a0="l1" a1="l2" a2="l3" a3="l4" a4="l5" a5="l6" a6="l7" a7="l8" a8="l9" a9="F" a10="G" a11="H" a12="I" a13="J" a14="K" a15="L" a16="O" a17="R" a18="S" a19="text2" a20="text3" a21="text4" a22="u" a23="v" a24="w"/>
</command>
<element type="list" label="l1">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l2">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<decoration type="6"/>
<auxiliary val="true"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<pointSize val="5"/>
<pointStyle val="0"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l3">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l4">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="2" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l5">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l6">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="2" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l7">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l8">
<show object="true" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="2" type="0" typeHidden="1"/>
<pointSize val="5"/>
<angleStyle val="0"/>
</element>
<element type="list" label="l9">
<show object="false" label="true" ev="4"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<lineStyle thickness="1" type="0" typeHidden="1"/>
<pointSize val="1"/>
<pointStyle val="0"/>
<angleStyle val="0"/>
</element>
<element type="point" label="F">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="1.0" y="0.2605222475290037" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
<caption val="$\Large{%n}$"/>
</element>
<element type="point" label="G">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="-1.7793604281233868" y="1.0" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="8"/>
</element>
<element type="point" label="H">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="-1.7793604281233868" y="-1.0" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="9"/>
<caption val="x水平"/>
</element>
<element type="point" label="I">
<show object="false" label="false"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="-1.2252686954098735" y="-0.8689789512916789" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
</element>
<element type="point" label="J">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="-1.2602763724216004" y="9.87724357427" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
<caption val="y水平"/>
</element>
<element type="point" label="K">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="0" b="255" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="-2.779360428123387" y="0.315069093105405" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="6"/>
<caption val="y竖直"/>
</element>
<element type="point" label="L">
<show object="true" label="false" ev="4"/>
<objColor r="255" g="255" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="0.0" y="9.87724357427" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
<caption val="$\Large{%n}$"/>
</element>
<element type="point" label="O">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="255" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="0.0" y="-0.8689789512916789" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
<caption val="$\Large{%n}$"/>
</element>
<element type="point" label="R">
<show object="true" label="false" ev="4"/>
<objColor r="255" g="255" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="12.990745669956016" y="0.0" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
<caption val="$\Large{%n}$"/>
</element>
<element type="point" label="S">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="255" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<animation step="1" speed="1" type="1" playing="false"/>
<auxiliary val="true"/>
<coords x="-1.7793604281233868" y="0.0" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
<caption val="$\Large{%n}$"/>
</element>
<element type="text" label="text2">
<show object="true" label="true" ev="8"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<isLaTeX val="true"/>
<font serif="true" sizeM="1.4" size="10" style="1"/>
<decimals val="2"/>
<auxiliary val="true"/>
<startPoint x="-0.5275690835422194" y="0.19783840632833216" z="1.0"/>
</element>
<element type="text" label="text3">
<show object="true" label="true" ev="8"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<isLaTeX val="true"/>
<font serif="true" sizeM="1.4" size="10" style="3"/>
<decimals val="2"/>
<auxiliary val="true"/>
<startPoint x="34.39885239082977" y="-9.529216571481337" z="1.0"/>
</element>
<element type="text" label="text4">
<show object="true" label="true" ev="8"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<isLaTeX val="true"/>
<font serif="true" sizeM="1.4" size="10" style="3"/>
<decimals val="2"/>
<auxiliary val="true"/>
<startPoint x="32.97306772138871" y="-9.595715284195222" z="1.0"/>
</element>
<element type="vector" label="u">
<show object="true" label="false"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<coords x="14.770106098079403" y="0.0" z="0.0"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<coordStyle style="cartesian"/>
<startPoint exp="S"/>
</element>
<element type="vector" label="v">
<show object="true" label="false"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<auxiliary val="true"/>
<coords x="0.0" y="10.746222525561679" z="0.0"/>
<lineStyle thickness="5" type="0" typeHidden="1"/>
<coordStyle style="cartesian"/>
<startPoint exp="O"/>
</element>
<element type="vector" label="w">
<show object="false" label="false" ev="4"/>
<objColor r="255" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="3"/>
<coords x="0.0" y="-0.0" z="0.0"/>
<lineStyle thickness="5" type="0" typeHidden="1" opacity="178"/>
<coordStyle style="cartesian"/>
<caption val="$\Large{%n}$"/>
</element>
<expression label="text5" exp=""t""/>
<element type="text" label="text5">
<show object="true" label="false" ev="40"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<font serif="false" sizeM="2.0" size="24" style="0"/>
<startPoint x="13.41939555033407" y="-0.7071111642957717" z="1.0"/>
</element>
<expression label="text6" exp=""S""/>
<element type="text" label="text6">
<show object="true" label="false" ev="40"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<font serif="false" sizeM="1.4" size="10" style="0"/>
<startPoint x="-6.430122711374997E-4" y="10.108055048319725" z="1.0"/>
</element>
<command name="Area">
<input a0="t1"/>
<output a0="b"/>
</command>
<element type="numeric" label="b">
<value val="8.999999999999998"/>
<show object="false" label="true"/>
<objColor r="0" g="0" b="0" alpha="0.10000000149011612"/>
<layer val="0"/>
<labelMode val="1"/>
<lineStyle thickness="2" type="0" typeHidden="1"/>
</element>
<expression label="T" exp="(t, b)" type="point" />
<element type="point" label="T">
<show object="true" label="true" ev="4"/>
<objColor r="68" g="68" b="68" alpha="0.0"/>
<layer val="0"/>
<labelMode val="2"/>
<coords x="3.0" y="8.999999999999998" z="1.0"/>
<pointSize val="4"/>
<pointStyle val="0"/>
</element>
<command name="Segment">
<input a0="(0, b)" a1="T"/>
<output a0="i"/>
</command>
<element type="segment" label="i">
<show object="true" label="false" ev="4"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<coords x="0.0" y="3.0" z="-26.999999999999993"/>
<lineStyle thickness="5" type="10" typeHidden="1" opacity="178"/>
<outlyingIntersections val="false"/>
<keepTypeOnTransform val="true"/>
</element>
<command name="Segment">
<input a0="(t, 0)" a1="T"/>
<output a0="j"/>
</command>
<element type="segment" label="j">
<show object="true" label="false" ev="4"/>
<objColor r="0" g="0" b="0" alpha="0.0"/>
<layer val="0"/>
<labelMode val="0"/>
<coords x="-8.999999999999998" y="0.0" z="26.999999999999993"/>
<lineStyle thickness="5" type="10" typeHidden="1" opacity="178"/>
<outlyingIntersections val="false"/>
<keepTypeOnTransform val="true"/>
</element>
</construction>
</geogebra>
